Máy kiểm tra độ đồng tâm
| MÁY KIỂM TRA ĐỘ ĐỒNG TÂM |

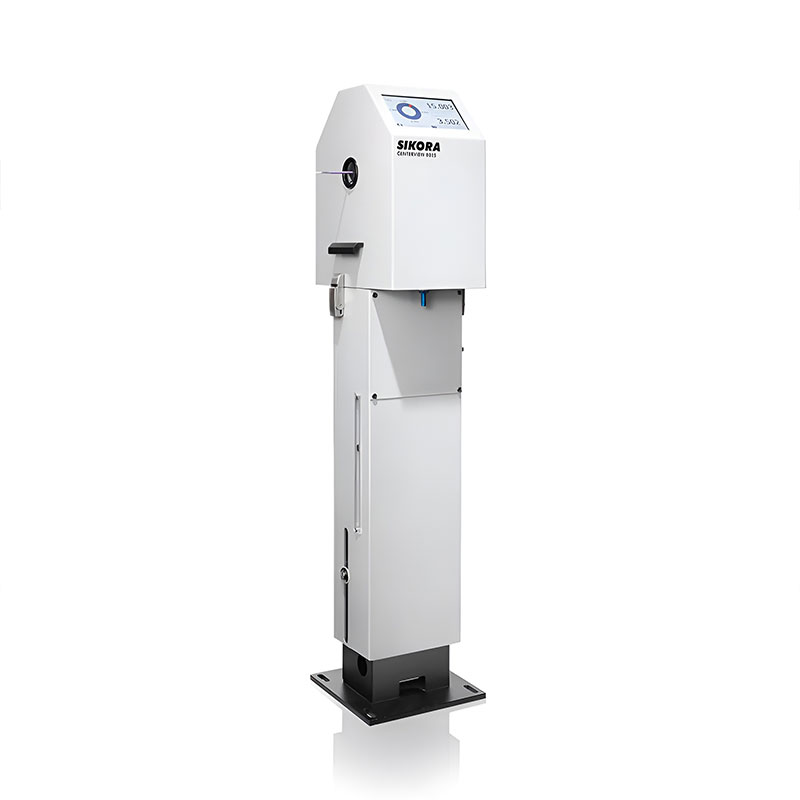

| Để giảm tiêu thụ nguyên liệu, chất lượng tái sản xuất và sản xuất hiệu quả đòi hỏi phải có một đối tác đáng tin cậy và sáng tạo trong lĩnh vực công nghệ đo lường và điều khiển. CENTERVIEW 8000 cung cấp phép đo trực tuyến không tiếp xúc và liên tục cho cáp LAN hoặc cáp đồng trục cũng như cáp ô tô và cáp điều khiển, nhờ phép đo độ lệch tâm 8 điểm, đo đường kính 4 trục và 8 điểm đồng trục độc đáo với độ chính xác đo cao nhất. |
ƯU ĐIỂM:
|
THÔNG SỐ KỸ THUẬT:
Nguyên lý đo lường | Cảm biến quang học/cảm ứng không tiếp xúc với công nghệ dòng CCD 4 trục kết hợp với nguồn sáng laser điều khiển xung lực |
|
|
Ứng dụng | Dành cho tất cả các dây và cáp tròn, dây đặc dây bện như cáp điện thoại, cáp dữ liệu (CAT 5, 6 và 7), cáp đồng trục, cáp ô tô hoặc cáp điều khiển |
Phạm vi đo | 0.25 – 10 mm |
Độ phân giải | Có thể lựa chọn 1 µm, 10 µm (cài đặt gốc là 1 µm) |
Độ chính xác | Độ lệch tâm: tốt hơn 1 µm Đường kính: 1 µm |
Độ lặp lại | Độ lệch tâm: ± 1,0 µm Đường kính: ± 0,1 µm |
Độ phơi sáng | 0.25 μsec |
Tỷ lệ đo | 500 phép đo/giây (có thể nhiều hơn tùy nhu cầu) |
Nhiệt độ môi trường | + 5 – + 50°C |
Nguồn cấp | 115 – 230 V AC ± 10 %, 50/60 Hz, 500 VA |
Giao tiếp truyền thông | Giao diện chẩn đoán RS485 + RS232 Tùy chọn: Profibus-DP (tùy chọn tại CENTERVIEW 8000e), bus công nghiệp (ví dụ: Profinet IO, EtherNet/IP, CANopen, DeviceNet) |
Kích thước (Dài x Rộng x Cao) | 200 x 150 x 1.106 mm |
